康明斯发电机组厂家总结电子调速器的组成及功能

2018-07-12
来源: 顶博电力
18203

  上个月,顶博电力总结了《了解更多柴油发电机组必须先学习电子调速器工作原理》,大家已经对电子调整器有了初步的了解,今天继续学习电子调速器的组成及功能。



  电子调速器它是根据接受的电信号,通过控制器和执行器来改变喷油泵供油量的大小,是控制发电机转速的控制装置。电子调速器根据控制机构的不同分:电子式;液压式;气动式:机械式:据用途的不同分为:单制式,双置式,全置式。调速器已经在工业直流电机调速、工业传送带调速、灯光照明调解、计算机电源散热、直流电扇等、得到广泛应用。

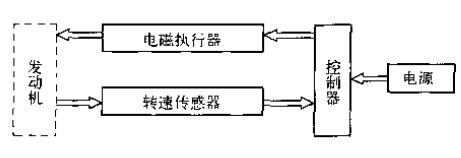

 电子调速器基本控制示意图
   电子调速器基本控制示意图


电子调速器是由电磁执行器,转速传感器和控制器三个主要部件组成。

控制器  控制器主要完成柴油发电机组发动机转速的检测、执行器的驱动、齿杆位置的检测,用以调整发动机转速,完成速度调节功能。



转速传感器  转速传感器为单线圈结构的电磁传感器,它固定在发动机飞轮齿圈或齿轮外缘。齿轮旋转时切割磁力线产生脉冲电信号,发动机每转过一齿,产生一个脉冲信号。


电磁执行器  控制器将从转速传感器采集到的发动机状态进行分析处理,并向执行器发出相应的电流信号,通过执行器使柴油发电机组发动机供油杆产生相应的位移.来调整发动机的工况。根据电流大小,齿杆稳定在不同的供油位置上,切断电流后,电磁力消失,复位弹簧将齿T-r推回到断油位置,喷油泵断油,发动机停机。



电子调速器的系统功能

调速控制 调速控制采用闭环方式,可精确调节柴油发电机组发动机的转速。转速的稳定性可通状态开关选择,动态响应可由内部的增益和微分电位器调节。


高低速开关和转速微调电位器   高低速开关用于低速控制与标定转速控制的切换。外接转速微调电位器可精细调节转速偏差。



自动停车保护  当转速传感器发生故障,转速反馈信号消失,或电源掉电时,该功能可使发动机自动停机。



稳态调速率可调  控制器的稳态调速率按要求的需要可设置为可调与不可调。把端子10、11接通,调速率为可调。顺时针旋转速降电位器,稳态调速率增大。此时,发动机标定转速可能需要重新设定。



启动油量限制  启动抽量随柴油发动机启动环境温度而变化。通过调整启动油量电位器,可调整发动机的启动排烟至最佳,油量逆时针旋转减小,顺时针旋转增大。



升速时间控制  调整该电位器可以控制发动机从怠速至额定工作转速的升速时间,顺时针旋转增大,逆时针旋转减小。



并机功能  端子13(端子7为地)接收来自负荷分配装置、自动同步器装置和其它调速器系统辅助装置的输入信号。该装置直接与端子13连接,其接线应屏蔽。



  如果单独使用自动的同步装置而不与负荷分配组件连接在一起时,端子13和14之间应连接一个3MQ的电阻器。这主要是为了在转速控制装置和同步装置之间进行电压匹配。



  当辅助装置与端子13进行接线连接时,转速将会降低,发动机转速必须重新设定。



  广西顶博电力设备制造有限公司主营康明斯发电机组、沃尔沃发电机组、上柴发电机组、玉柴发电机组等。我们有强大的售后服务体系,柴油发电机组保养维修提供强大的支持, 24小时服务热线:13667715899为您排忧解难。
