什么是柴油机配气相位？图文解释！

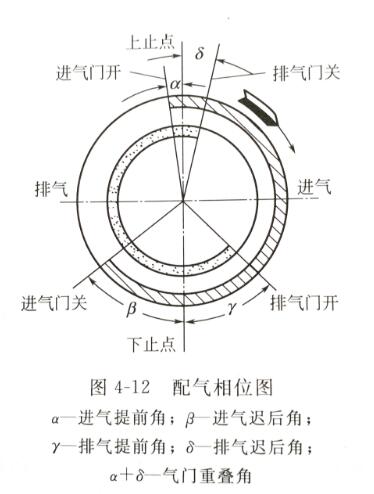

柴油机进排气门的开启和关闭时间，以及开启的持续时间，用曲轴相对于上、下止点的角度来表示，称为配气相位或气门正时。显示各缸进排气相位关系的环图称为配气相位图，如图所示。

根据柴油机的工况和共同转速，确定配气相位。不同的柴油机有不同的气门相位，配气相位数值应通过实验确定。

为了保证配气相位的准确性，通常在曲轴和凸轮轴传动机构之间设置一个特殊的标记。在装配过程中，标记必须按照相关说明的要求对齐。

比如从进气门开到上止点曲轴所转过的角度称作进气提前角，用α表示。进气门在进气行程下止点之后关闭谓之晚关。从进气行程下止点到进气门关闭曲轴转过的角度称作进气迟后角，用β表示。整个进气过程持续的时间或进气持续角为180°+α十β曲轴转角。

一般数据为：α=0°~ 30°、β=30°~ 80°曲轴转角。

排气门在做功行程结束之前，即在做功行程下止点之前开启，谓之排气门早开。从排气门开启到下止点曲轴转过的角度称作排气提前角，记作丫。排气门在排气行程结束之后，即在排气行程上止点之后关闭，谓之排气门晚关。从上止点到排气门关闭曲轴转过的角度称作排气迟后角，记作δ。整个排气过程持续时间或排气持续角为180。+γ+δ曲轴转角。

一般数据为丁γ =40°- 80°、δ=0°~ 30°曲轴转角。
