500kw发电机组机房室内设计需求详解--附参考图

应根据柴油发电机性质、数量、功率和用户自身的需要，选择合适的发电机机房布置形式，应急机组一般只设一台机组，可以把柴油发电机组和500kw发电机控制屏设在同一间机房内。小容量机组可以把控制屏设置在同一间机房内，形成机电一体化。

为了改善柴油发电机工作条件，对于装机容量较大、台数较多的机组可分为装设机组机房和装设控制屏控制室，并设置必要的辅助房间。如果这种发电机组靠近市供电变配电室，机组的电气控制设备可以一起设置在变配电室。

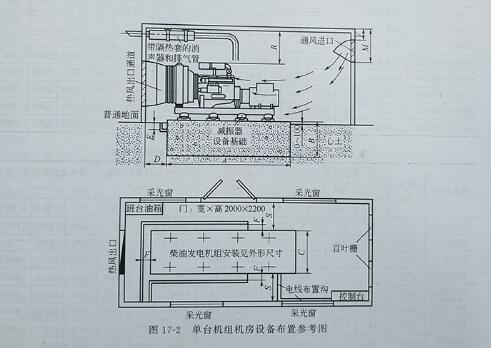

①有些应急发电机组连续运行时间较短，有些只有几个小时，可以尽量简化把机组设备设在同一间机房内。发电机的控制箱在机组的运行侧独立设置。冷却系统采用闭式循环头冷却水箱和排气风机通过排气盖与室外连通，经风冷后直接排放到室外。通过在机房内打开的门窗进风，具体的机房布置尺寸详细咨询顶博电力发电机厂家。

②主用机组布置形式一般采用多台机组，具备完整的辅助设备和长期供电功能。自备常用电站一般分为机房、控制室和辅助房间，这样可以为机组创造更好的工作环境。机组设置在机房内，与机组紧密相关的油库、水箱、进、排风机等辅助设备位于机房附近。发电机组的控制盘、配电屏和机械操作等设在控制室。值机人员主要在控制室对机组运行进行操作和监控。控制室也可与市变配电室设置在一起，机组值班休息室设在控制室附近。

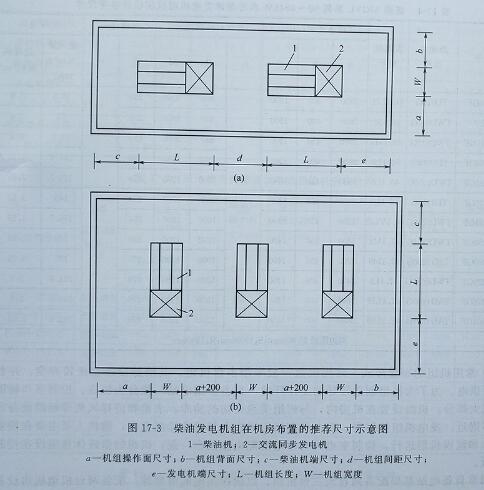

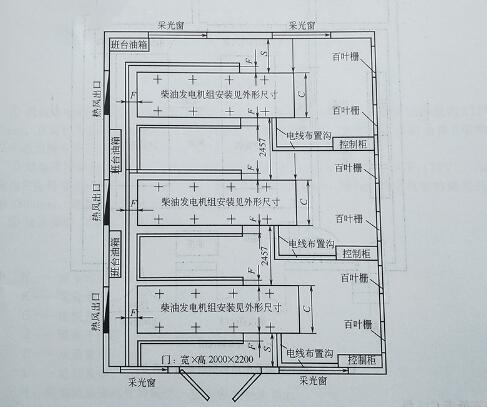

为保证供电的可靠性，自备电站通常需要配备两台或三台机。如果自备电站需要配备三台柴油发电机组，可参考图进行设计布置。
