柴油发电机组维修工具—量缸表构造与工作原理

柴油发电机组维修常用的量筒表是一种比较精密的仪表，它是用来测量气缸磨损的专用工具,为0.01mm的测量精度，但只能测量的相对差值，不能测量气缸某处绝对值，其中的干燥需要分心外径的绝对值。下面由顶博电力发电机厂家小编重点讲解量缸表的构造以及工作原理。

一、量缸表的构造

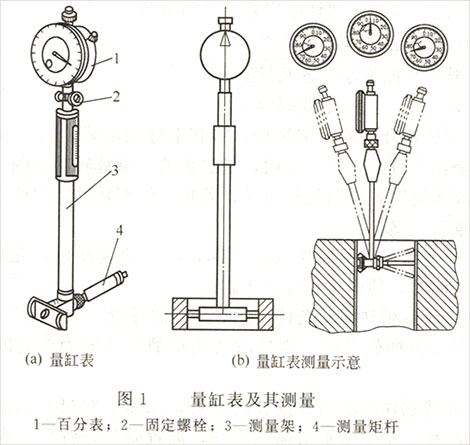

量缸表的构造主要由百分表，测量架和测量矩杆等组成。为了测量不同直径的气缸，量缸表上附有不同尺寸的固定扭矩棒。

二、量缸表的工作原理

量缸表是利用齿、轮齿条传动机构，将探针直接移动到刻度盘指针的旋转运动中，从而测量出直线位移量的一种量具。

百分表的结构由齿轮和齿条等组成。测量时，当带有齿条的测量杆上升时，带动小齿轮Z2转动，与Z2同轴的大齿轮Z3及小指针也跟着转动，而Z3又带动小齿轮Z1及其轴上的大指针偏转。游丝的作用是迫使齿轮做单向啮合，以消除由于齿侧间隙而引起的测量误差。弹簧是用来控制力的。

测量时，该测量杆移动1mm时，大指针正好回转一圈，并且在周向百分表盘上沿圆周刻有100等分格，其比例为1/100 =0.01毫米。测量时，大指针转向刻度为0.01mm进行零件尺寸变化，测量应该有一个预压缩杆0.3-1mm保持一定的初始负荷，以避免不能测量负偏差。

百分表的测量范围为0-3mm，0-5mm，0-10mm，测量时应注意垂直于被测工件表面，在维修柴油发电机组中经常使用用到百分表，作为测量曲轴径向跳动误差的大小和圆度，圆柱的圆度误差，气缸和轴承孔的磨损量等。
