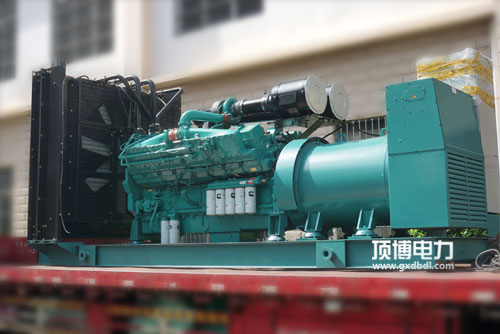

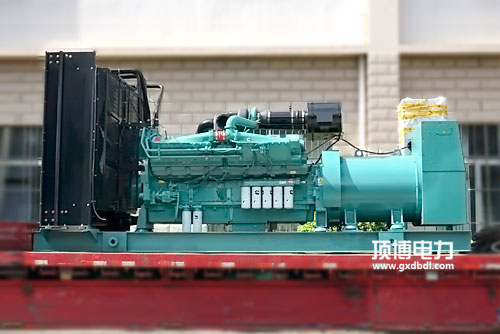

800KW康明斯发动机KTA38-G5配套马拉松发电机性能参数

机组型号

DB-800GF

机组额定功率（KW/kVA）

800/1000

机组备用功率（KW/kVA）

880/1100

额定频率（HZ）

50

额定电压（V）

400/230

额定电流（A）

1440

功率因素（cosф）

0.8(滞后)

额定转速（r/min）

1500

相数及线制

三相四线

接线方式

星型接法

冷却方式

闭式循环，水箱散热器，皮带驱动冷却风扇

启动方式

手动或自启动

电话谐波因素

TIF<50 THF<2%

频率降

≤5%

相对频率整体下降范围

≥(2.5+δfst)%

相对频率整体上升范围

≥+2.5%

频率整定变化速率

（0.2～1）%/s

稳态频率调整率

≤±0.5%

频率波动率

≤0.25%

初始频率偏差（100%突减功率）

≤+10%

初始频率偏差（100%突加功率）

≤-(10+δfst)%

(对额定频率的)瞬态频率偏差（100%突减功率）

≤+9%

(对额定频率的)瞬态频率偏差（100%突加功率）

≤-7%

频率恢复时间

≤2s

相对的频率容差带

2%

稳态电压调整率

≤±0.5%

电压不平衡度

1%

电压整定范围

±5%

电压整定变化速率

（0.2～1）%/s

瞬态电压偏差（100%突减功率）

≤+20%

瞬态电压偏差（100%突加功率）

≤-15%

电压恢复时间

≤1s

通信接口

RS485、232，免费提供通信协议

机组净重（kg）

7600

机组尺寸m（长×宽×高）

4600×1800×2200

发动机型号

KTA38-G5

品牌

康明斯

发动机

型式

12缸V形，四冲程，废气涡轮增压、水空中冷

常用/备用功率（KW）

880/970

额定转速(r/min)

1500

启动方式

24VDC直流电启动，并配有硅整流充电发电机

调速方式

高精度电子调速

调速器

电子调速

最低冷启动温度（℃）

无保护/-12

排量（L）

37.8

压缩比

14.5：1

缸径/行程（mm）

159/159

转速波动率

±0.25%

过滤系统

机油滤芯器

旋转型纸基全流和旁通滤芯器

空气滤芯器

带进气阻力指示器的干式空气滤芯器

燃油滤芯器

旋转式燃油滤芯器，带油水分离器

排烟系统

最大允许排气背压（KPa）

10

满载排烟量（L/S）

2995

排气温度（℃）

521

排放标准

欧Ⅱ

进气系统

最大允许进气压力(kPa)

6.23

燃气量（L/s)

1067

空气流量（L/s)

30425

冷却系统

冷却方式

闭式循环，水箱散热器，皮带驱动冷却风扇

冷却液容量（L）

252

节温器调节范围（℃）

82-93

最高冷却水温度（℃）

104

风扇压头-40℃环境散热器mmWg

13

机组总辐射热量KWm

154

润滑系统

润滑方式

自带润滑油泵强制润滑

机油消耗率（g/KW.h）

≤4

油底壳机油容量（L）

121-1

机油总容量（L）

135

额定转速油压(kPa)

297-483

燃油系统

燃油方式

全电子喷油

喷油系统型式

直喷式，电子调速

燃油泵

PT燃油泵

100%负载燃油消耗率（g/KW.h）

203

75%负载燃油消耗率（g/KW.h）

209

100%负载燃油消耗量（L/h)

189

电气系统

启动方式

24VDC直流电启动，并配有硅整流充电发电机

充电系统

40A、24V

蓄电池最小容量（Ah）

400

保护装置

超速、低油压、高水温、高油温报警停机

噪声（声压级）

额定负载距发动机1m（dBA）

115（不含进、排降噪）

生产厂家

上海马拉松革新电气有限公司

品牌

马拉松

额定功率（KW）

850

额定功率（KVA）

1062.5

额定电压（V）

400/230

额定频率（HZ）

50

额定转速（r/min）

1500

功率因素

0.8滞后

接线方式

三相四线，Y型绕接

励磁系统

无刷自励磁

绝缘等级

H级

防护等级

IP22

过载能力

过载10%一小时

短时电流

300%10S

效率

95.22%

调压方式

AVR自动电压调节，具备手动微调功能
