如何设计柴油发电机房自动灭火系统？（二）

上篇已经为大家介绍了柴油发电机房自动灭火系统设计中的自动灭火系统比较选择以及设计参数，本篇继续由顶博电力为大家介绍发电机房自动灭火系统的水雾喷头选型及相关计算、水雾喷头布置及其他相关事项。

   一、水雾喷头选型及相关计算

   选用 ZSTWB33.7/90 型离心雾化型开式水雾喷头（带滤网，黄铜材质），额定工作压力0.35MPa,流量 63L/min,雾化角 90°，流量系数33.7,连接螺纹 Rp3/4,有效射程2.5m,水平喷射最大高度1.9m,雾滴较细，适用于扑灭液体和电气火灾。

   （1）喷头数量 N=（S×W）/q=29.8 ≈ 30 个

   S--保护面积 m  ;

   W--设计喷雾强度 L/（min×m2  ）；

   q--水雾喷头流量；

  （2）考虑喷头与高压电气设备（裸露）部分的最小安全距离为 0.3m,且应留有人员操作空间。各保护面按平面处理，水雾喷头按矩形布置，侧喷喷头安装角度为 30°（与水平方向），喷头间距不应大于1.4倍的水雾锥底圆半径。

  水雾锥底圆半径R=B×tg（Q/2）

  B--水雾喷头距保护对象距离；

  Q--水雾喷头雾化角；

  二、水雾喷头布置及其他

  （1）根据柴油发电站布置，布置水雾喷头30个，另油箱间设置3个喷头进行保护。共33个，计算秒流量34.65L/s,设计秒流量3.8.1L/s,消防水进水管管径DN150,设计流速1.98m/s<5m/s.水雾喷头布置见图1.

  （2）本设计选用ZSFY/SL-S360（DN150）雨淋阀组，包括水力警铃、压力开关、雨淋报警阀、进水信号阀、压力表、试水阀和试验信号阀等。阀前设置检修阀和过滤器，滤网孔径4.0-4.7目/平方厘米，过滤器后的管道采用内外热镀锌钢管，丝扣连接。

  （3）雨淋阀有三种启动方式：电磁阀启动、现场手动启动与非电控远程手动装置启动，本设计采用感温探测器，探测并确认火情后，由消防联动控制器启动电磁阀，控制设备设置在消防控制室。

  （4）自动灭火系统工作后，如果喷水不能及时排除，有可能造成火势蔓延，增大火灾扑救的难度，因此在本设计中设置了铸铁排水地漏，同时设置了阻火水封，以防火势随水流蔓延。

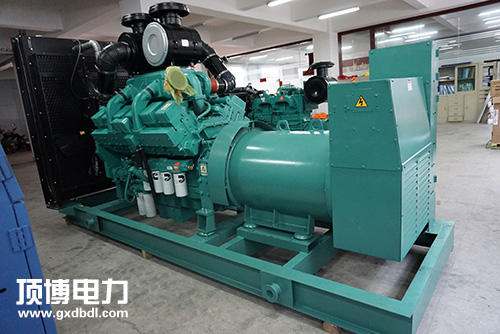

  （1）柴油发电机外形不规则，应根据实际发电机组外形进行计算，水雾喷头按立体布置法才能保证各个被保护面有足够的水喷雾保护强度。

  （2）水喷雾系统给水干管宜在顶部设置成环状管网，可减小喷头间的压差，喷出水雾更加均匀、有效。

  （3）水喷雾灭火系统具有快速启动、环保、用水量小的特点，可以满足柴油发电机房的灭火要求，并且安装操作和管路布置简单，造价较低，多种控制方式可有效保障消防的安全度。

   柴油发电机房自动灭火系统的水雾喷头选型及相关计算、水雾喷头布置及其他相关事项讲解如上，如有疑问欢迎来询。网址：www.gxdbdl.com
