玉柴柴油发电机组柴油机零部件安装

 玉柴柴油发电机组系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

图2-3 -10 YC6108G气缸体总成

1轴承盖  2气缸体  3主轴承螺栓  4定位套  6正时惰齿轮  7惰轮轴承  8惰轮轴衬套  9惰轮挡板  10锁片  11小螺栓  14封水圈  15缸套  18机油泵中间传动齿轮  19轴承  27缸垫  29呼吸器  33油泵托架  34调整垫片  37球面垫片  40托架螺栓  44主油道密封塞

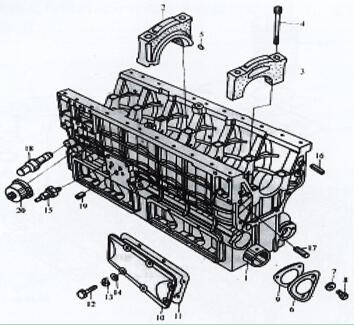

图2-3-11 YC6108G气缸体总成

1凸轮轴衬套 2中间主轴承盖 3主轴承盖 4主轴承螺栓 5销 8凸轮轴端盖螺栓 15油压过低报警器 18调压阀总成 20油压报警器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的安装参见图2-3-12，安装要求：一是在水堵密封面上均匀涂上11747密封胶。二是安装后的水堵外端面与机体平齐或略低。

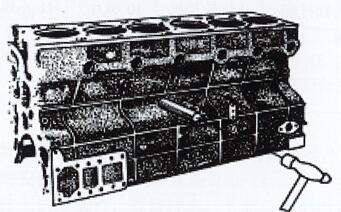

图2-3 -12机体水堵的安装

  玉柴柴油机主油道油堵的安装

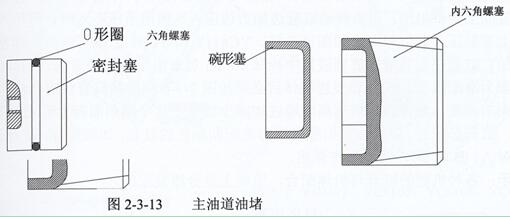

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封塞，后油堵为碗形塞，如下图2-3 -13所示。

安装要求：

(1)在螺塞中段涂上545密封胶，用内六角板手拧紧即可。

(2) 密封塞口有O形圈，安装时小心不可损坏。

(3)安装完毕后，密封塞及螺 塞外端面应略低于机体端面。安装时，用软金属轻敲即入。

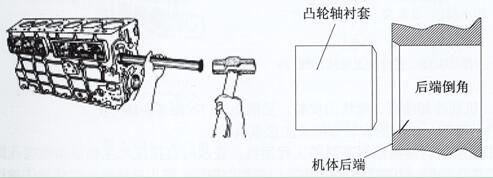

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴孔的后端面是有倒角的（前端不倒角），因此安装衬套时，用专用工装从机体后端朝前端逐个安装。

(2) 凸轮轴衬套油孔必须对准机体上的进油孔。注意：对YC6105、YC6108 机第3、6挡衬套各有一油孔通往摇臂座。YC6M机只需一油孔对准。（因轴瓦上开有油槽）YC4108机第2、4档各有一油孔通往摇臂座。其余机型只有第一挡有 ～油孔通往摇臂座。固此在安装时请加注意。

(3) 衬套安装后放到卧镗上加工到符合规定尺寸，要求如表2-3-4。

3．缸套安装注意事项。

(1)清除缸套台肩处的锈蚀或积炭。

(2)安装前先检查玉柴发电机组缸套孔径是否符合规定要求如表2-3-3。

(3)在缸套上装防水圈（YC6112镶缸套机、YC4112机型及YC4110 机型为干式缸套，不用装防水圈）

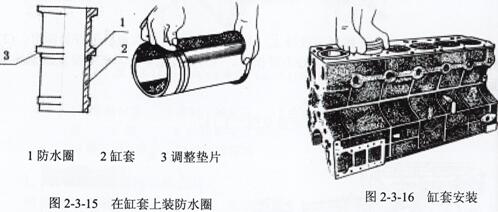

(4)往机体上安装时，在防水位置涂上少许机油，用力转动缸套边加力边压入。如用手压不入时，可用木板垫平上部敲压入到位即可，如图2-3-16。YC4112和YC6112机缸套与机体是紧配合的，缸套在安装前先放到液氮中冷却10min后拿出用垫板敲击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选配时，以机体分组颜色标志选配同颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这里不作详述。

提示：各种机型的缸套与机体配合，原则上是分组装配的。

1．机油冷却喷嘴、喷钩的安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷嘴材料是耐油耐高温的工程塑料，安装时直接压入主轴承座喷嘴孔即可。要求压到位，不能高出轴承座孔。安装完毕后，需用黄油枪加注柴油作油压喷射试验，在活塞上下止点时喷嘴喷出的油束必须射在活塞内腔壁上，且油束不能发散。

注意：当发动机运行时间较长，凡在拆油底壳时，注意检查喷咀是否老化变质损坏，如有损坏，必须换新件。

(2) 机油冷却喷钩为钢管焊接件，安装时靠定位销定位，用螺拴紧固在机体上。安装前先检查限压阀球活动是否灵活，焊接件油孔是否通畅。要求喷钩喷油必须对准活塞内腔对活塞带内冷却油道的机型，油束要求射入活塞上的油道。（靠焊 接件加工保证），同时喷钩不能与活塞裙部或曲轴平衡块产生干涉。注意：装机所用活塞，必须开有喷钩让位口。
