玉柴柴油发电机组高压油泵结构组成及安装维修

或许很多人都不了解高压油泵，对于普通的电喷发动机，也就是歧管喷射的发动机，一般只有一个油泵，但是对于缸内直喷发动机来说，还多出了一套高压油路系统，自然就包括了高压油泵。那么接下来我们来聊聊怎么判断高压油泵，直喷发动机需要更高的燃油压力来配合其精准的喷射，所以高压油泵就应运而生。

玉柴柴油发电机组高压油泵安装

1．YC6105ZLQ机型，不管用P型泵或VE泵，都是通过连接板用两件螺栓直接与空压机转动轴连接的。先把油泵托架上的油泵紧固螺栓上紧，后再把与空压机连接的螺栓紧固即可。注意：此时必须保证油泵第一缸处于供油时刻。如图 2-9-1和图2-9-3。 油泵与空压机转动轴（或油泵连接轴）的同轴度一般控制在0.4mm以下。

检查方法：用百分表表头点在提前器外圆上，转动一圈提前器，看表上的最大跳动量，即为不同轴度数值。无百分表时简单方法检测，如图2-9-4。

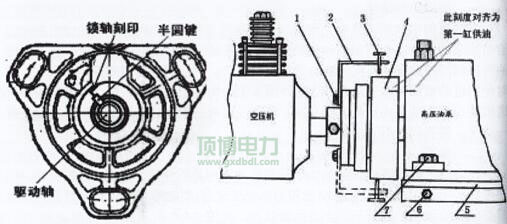

转动曲轴，使调测螺钉处于上下方位置时测量与提前器之间的间隙差值控制在0.4mm范围内。 图2-9-4  空压机与油泵同轴度检查 1联接螺栓 2检测架3调测螺钉 4提前器 5油泵托架 6托架螺钉 7油泵紧同螺栓

图2-9-3 YC4110VE泵

第一缸供油时刻检查中如果发现超差太大，可通过在油泵托架上适当加垫片或转动油泵泵体来调整。

2．YC6108ZLQB、YC6L机喷油泵是通过喷油泵传动轴4与喷油泵齿轮3联接的，因此，在安装油泵时，先把喷油泵传动轴装上齿轮室，把油泵托架14 装上机体上，如图2-9-5。然后把油泵放上油泵托架上，将油泵外花键17插入传动轴的内花键上，把传动套压到位后紧固螺栓9，然后把油泵与传动轴套的紧固 螺栓8及油泵与托架的紧固螺栓13上紧。此类连接要保证传动轴与油泵的同轴度：在连接轴套上的调整螺套6未上紧固之前，只要由外花键能灵活配合，基本能保证同轴度符合要求。如果花键插入配合不灵活，可通过调整螺套6使连接轴套7往里或往外摆动，或在油泵托架上加适当铜垫来调整。 图2-9-5

YC6L机喷油泵总成

1.喷油泵正时齿轮紧固螺栓 2喷油泵齿轮垫板 3喷油泵齿轮 4喷油泵传动轴 5传动轴套与齿轮室盖板联接螺栓 6调整螺套 7喷油泵传动轴套 8油泵联接 螺栓  9传动轴套与机体联接螺栓 10增压补偿管 11油门开关总成 12燃油切断装置 13油泵托架螺栓 14油泵托架 15喷油泵油管接头 16喷油泵连接盘 17油泵外花键

2.对YC6M机的油泵是通过联轴器与油泵齿轮联接的，安装时先把联轴器装上齿轮室盖板上，装上油泵正时齿轮，把油泵装上油泵托架，通过键与键槽使油 泵与联轴器联接紧固即可。注意：油泵安装时，必须保证油泵处于第一缸供油位置。见图2-9-1及图 2-9-13。

3．YC4112、YC6112机喷油泵的安装这两种机型的油泵是通过油泵连接板与齿轮室盖板连接的，并紧固于油泵托架上。在未上紧油泵紧固螺栓前，先用油泵正时定位销（厂家配机用）插入喷油泵销孔，左右转动油泵轴直至正时定位销压入到油泵的定时板内，然后把油泵紧固螺栓上紧并拔出正时定位销。此时油泵第一缸处于供油时刻，参看图2-10-2。

4．玉柴系列YC4108、YC4110机喷油泵的安装

这两种机型的油泵是通过油泵连接板4与齿轮室盖板连接的，并紧固于油泵托架上。这种喷油泵带提前器，油泵正时齿轮用四个螺栓8紧固于提前器上，见图2-9-6。油泵安装时油泵应处于第一缸供油时刻，见图2-9-7。

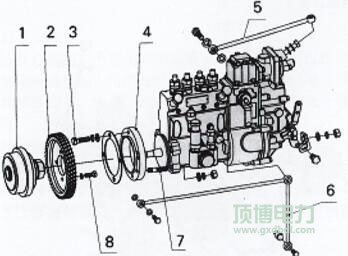

图2-9-6  YC4108机喷油泵总成

1提前器部件 2喷油泵齿轮 3喷油泵螺固螺栓 4连接板 5增压补偿管 6机油管 7螺栓 8螺栓

图2-9-7 YC4108泵第一缸供油时刻
