太阳能发电工作原理图及发电方式,看完秒懂!

太阳能发电方式太阳能发电有两种方式，一种是光—热—电转换方式，另一种是光—电直接转换方式。

（1） 光—热—动—电转换方式通过利用太阳辐射产生的热能发电，一般是由太阳能集热器将所吸收的热能转换成工质的蒸气，再驱动汽轮机发电。前一个过程是光—热转换过程；后一个过程是热—动再转换成电最终转换过程，与普通的火力发电一样.太阳能热发电的缺点是效率很低而成本很高，估计它的投资至少要比普通火电站贵5～10倍。

（2） 光—电直接转换方式该方式是利用光电效应，将太阳辐射能直接转换成电能，光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电相比，太阳能电池不会引起环境污染。

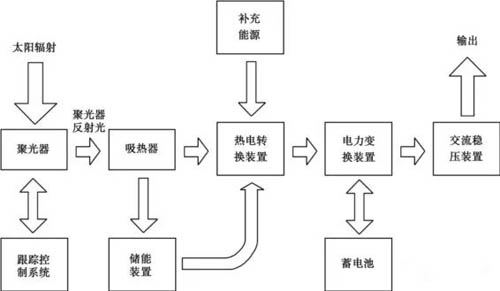

一、太阳能发电流程图

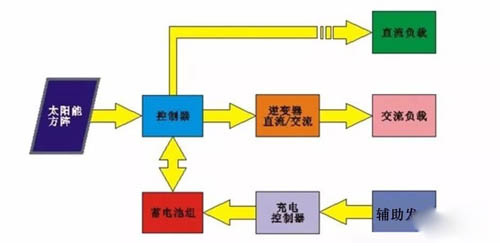

二、光伏发电系统原理图:

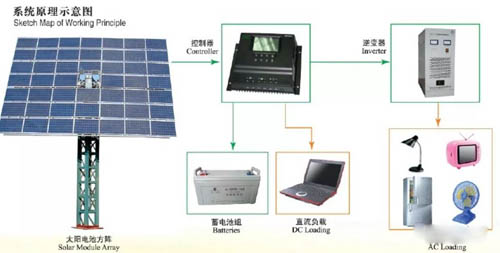

三、太阳能发电系统原理:

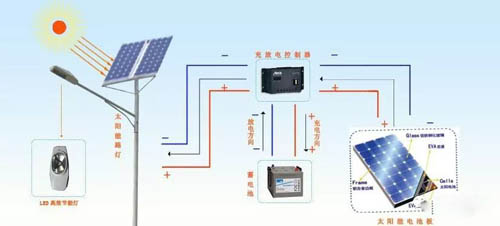

四、太阳能路灯发电：太阳能电池板→充放电控制器→蓄电池→路灯

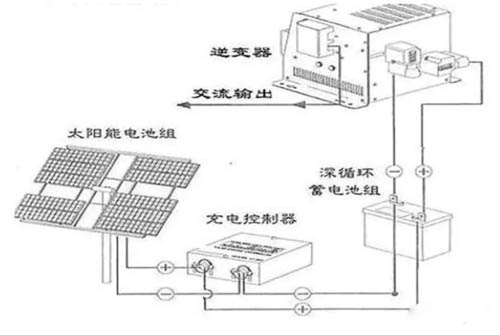

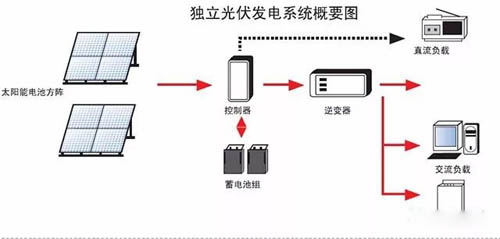

五、离网光伏发电系统:

六、光伏发电系统实验箱:

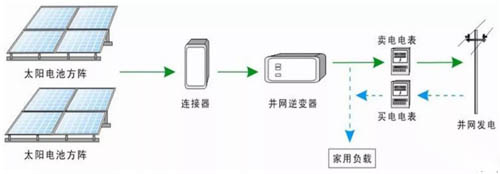

七、并网型光伏系统:

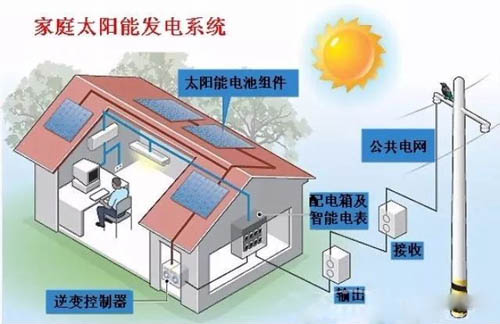

八、家庭太阳能发电系统：

太阳能电池组件→逆变控制器→配电箱及智能电表→公共电网

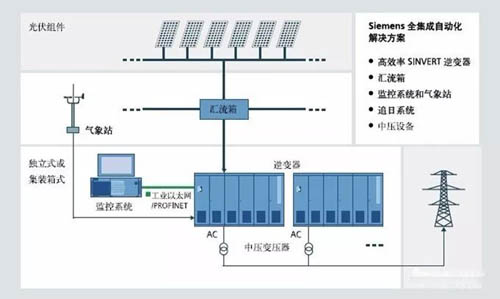

九、太阳能光伏发电中应用工业以太网:
