全自动100kw柴油发电机ATS功能接线详解
ATS全自动应急100Kw柴油发电机组是专为市电突然断电时的应急保安电源。当外电网突然断电时,该机组可以在2-6S内自行启动成功,并向用户的负载自行供电;当外电网恢复供电后,机组可自行将用户的负载切换到外电网上,同时自动停机。
该机组采用单片机作为控制核心,利用数字技术对机组状态进行全面管理监控,实现机组的全过程的自动化工作。机组主要用于雷达站,消防,邮电,金融,医院及在停电后需迅速供电的用户。那么ATS该如何接线呢?顶博电力小编带大家了解。
一.操作步骤:
使用前准备:用电缆连接线把ATS与面板对接,并将面板上电门锁开关打到OFF档位置只针对柴油发电机组。
(1)将开关拨到“AUTO”档,面板“AUTO”灯亮,此时“ATS”操作系统已经处于自动检测状态。
(2)ATS的运行。当ATS系统进入自动状态后,如果市电因故暂停电,ATS自动打开风门控制器,在2秒内启动发电机马达,发电机正常暖机5秒后,系统自动将负载切换到发电机电源。
(3)ATS三次启动
当发电机因气温低或者其它原因导致发电机启动性能差,ATS控制系统将执行三次循环启动,其启动程序为:市电停→发电机第一次启动时间为5秒→启动不成功→停5秒→第二次启动时间为5秒→启动不成功停5秒→第三次启动时间为5秒(如果三次发电机都不能正常启动,报警灯“FAILURE”亮。
(4)发电机停机
若机组在运行时,若市电恢复,且市电正常供电10秒钟,ATS控制系统将负载自动切换到市电,发电机在空载状态下运行5秒后停机。
(5)ATS自动风门控制
若机组带有风门装置,机组在启动时,ATS自动打开风门控制器,启动成功后,自动关闭风门装置。

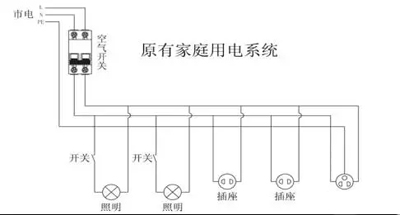

二.ATS接入用电系统示意图:
三.ATS接线图:

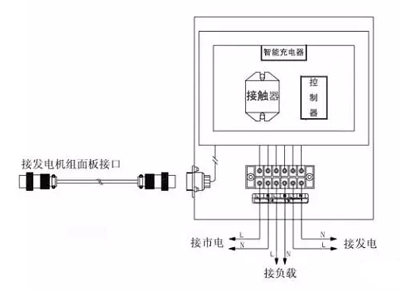

1.单相、单电压接线图:

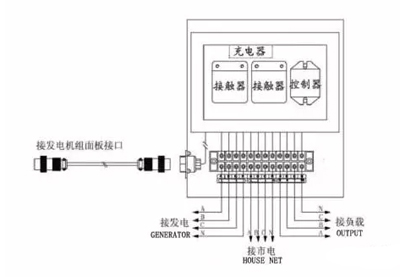

2.三相、双电压接线图:
四.注意事项
1、选择ATS时,请选择相匹配的功率。
2、 ATS输出切勿与市电直接连接。
3、市电接入ATS时,必须通过空气保护开关,已确保安全。
4、请在电门锁启动正常状态下使用自动ATS功能。
5、注意要将发电机电门锁开关打到OFF档状态下使用(仅针对于柴油机组,汽油机组请将电门锁打到ON位置);
6、注意要将发电机面板空气开关至于“ON”位置。
7、设备必须放置在通风、干燥、避开高温、高湿度或者容易摇晃的地方。
8、ATS内部有高压,出现故障时必须请有资质的电气维修人员检查,普通用户请不要打开机壳,以防触电。
