柴油发电机组控制面板操作图解说明

2019-10-08
来源: 顶博电力
69418

当柴油发电机组出现安全保护停车时,柴油发电机组控制器面板显示停机保护类型。停机保护类型有:发动机超速停机保护,油压极低停机保护,水温高停机保护,过流、欠电压保护,过载、短路、缺相保护 。



柴油发电机组控制面板操作图解说明:整个面板分三部分:LCD显示测量参数及运行状态、公共警告/故障指示灯、操作按键和控制模式选择键,发电机组的自启动控制器,采用全新的外形结构,以客户需求为关注,完善提高控制器的性能,使产品完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。

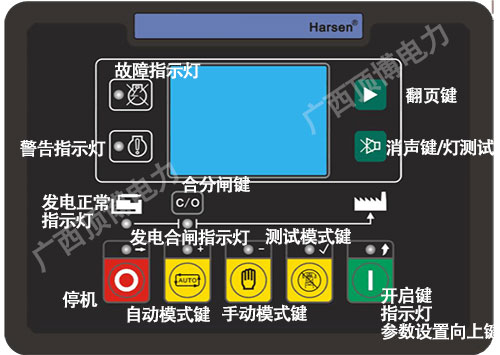

 柴油发电机组控制面板操作图解

翻页键 

翻页信息显示/连续按此键2秒进入/退出参数设置菜单。

消声键/灯测试

当控制器发生警告或故障时,报警蜂鸣器响,按此键响声停止,再按此键,则取消消声功能,如控制器仍处在故障状态,报警蜂鸣器继续响。消声功能有效时,LCD显示消声符号。 连续按此键2秒,所有指示灯同时亮。



自动模式键/指示灯/参数设置增加“+”键

此键用于自动操作模式设置,控制器运行于自动模式时,键上侧LED指示灯亮。控制器根据 “遥开信号”有效与否,来控制发电机启动运行与停止。 当进入参数设置操作,此键用于增加数值/向下移动选择。



手动模式键/指示灯/参数设置减少“-”键 

此键用于手动操作模式设置,控制器运行于手动模式时,键上侧LED指示灯亮。控制器通过“START”和“STOP”键来控制发电机启动运行与停止。 当进入参数设置操作,此键用于减少数值/向上移动选择。



测试模式键/指示灯/参数设置确认“√”键 

此键用于测试操作模式设置,控制器运行于测试模式时,键上侧LED指示灯亮。此时控制器模拟 “遥开信号”有效,来控制发电机启动运行。 当进入参数设置操作,此键用于进入下一层子菜单/确认修改。



开启键/指示灯/参数设置向上键

此建用于手动启动运行发电机线。当控制器设置在手动操作模式时,按此键可启动发电机,当进入参数设置操作,此键用于返回上一层菜单



停机、复位键、指示灯、参数设置位移键

此键用于手动停止发电机,控制器设置在手动操作模式时,长按此键两秒以上,可停止发电机组。如果有故障输出,轻按此键控制器可解除故障停机锁定。当进入参数设置操作,此键用于移动参数的可设置位。 不管控制器运行于何种模式,“停机键”均有效。在“自动”或“测试”模 式时,长按此键两秒以上, 可停止发电机组,控制器同时自动从 其它模式转换为手动操作模式。



合分闸键

在手动操作模式时,用于发电开关的合、分闸

故障指示灯

当控制器发生停机故障时,故障指示灯亮

警告指示灯

当控制器发生警告时,警告指示灯亮


发电正常指示灯

当发电正常时,即发电电压和频率分别达到带载电压和带载频率后,指示灯亮

发电合闸指示灯

当发电开关合闸,发电供电时,指示灯亮,当发电合闸失败时指示灯亮。
