580KW柴油发电机并机柜线路电气图及元件配置

2018-11-12

来源：顶博电力

319316

580KW柴油发电机并机柜线路电气图原理：由充电器AC220V/DC24V，提供发电机控制器所用输出电源DC24V。发电机启动后由KA5交流220V中间继电器输出一个启动信号。柴油发电机控制器通过信号回路把发电机的电流、电压，频率，转速等发电机的各种参数信号反馈到控制器，由控制器发出指令。

当柴油发电机启动后，把电送到开关柜上端的主母排。控制器通过系统监控达到一定条件启动燃油控制，起动控制，通过DC24V继电器输出信号。发电机控制器通过电压监测回路，监测到满足断路器启动电压，控制器通过KA3继电器输出合闸信号，合上主开关断路，断路器合闸后合闸指示灯亮。当控制系统需要分闸的时候，通过KA4分闸继电器输出分闸信号，主开关断路器分闸，断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主开关柜
序号	名称	型号规格	单位	数量	厂家
1	万能式框架断路器	E1N 1250 D LI F F NST 4P	台	2	ABB
2	发电机组控制器	HGM9510	只	2	众智
3	直流电源模块	BAC06A	只	2	众智
4	小型中间继电器	HH52P DC24V	只	8	正泰
5	小型中间继电器	HH52P AC220V	只	2	正泰
6	熔断器	RT14-20/6A	套	16	正泰
7	信号灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地铜排	TMY-60*6	米	2	国优
13	绝缘子	圆形，红色，M10	只	12	海坦
14	辅材		台	2	国优

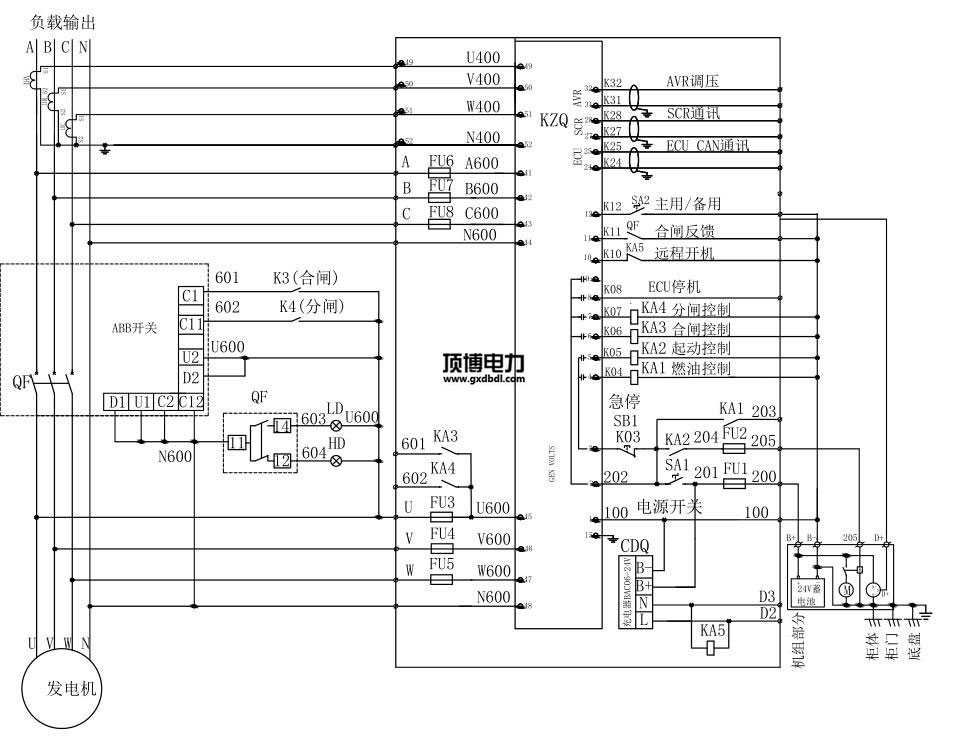

580KW柴油发电机并机柜线路电气图高清

580KW柴油发电机并机柜线路电气图

作为专业的柴油发电机组方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用柴油发电机组得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新柴油发电机组维修保养等资讯，欢迎关注：http://www.gxdbdl.com

报价：13667715899
