上柴发电机组的两种型号及交流发电机选型

2019-06-10
来源: 顶博电力
12052

一、上柴发电机组的型号

与内燃机配套的交流发电机目前没有统一的型号编制,常用的型号编制有以下两种:

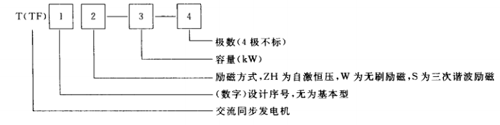

1. 5段符号及数字代表发电机型号

符号及数字代表发电机型号

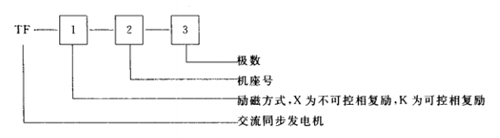

2.4段符号及数字代表发电机型号

2.4段符号及数字代表发电机型号

二、交流发电机选型

发电机的选型是否合理,关系到发电机投人运行后能否满足负载和使用要求。交流发电机的选型包括按使用环境选型、按负

荷容量选型、按产品特点选型等。

1.按使用环境选型

这里指的是普通型环境和湿热带型环境。对应的有普通型发电机和湿热带型发电机,两类发电机分别适用于如下环境:

(1)普通型发电机。在以下普通环境条件下能额定运行,即在额定转速下能连续运行, 按负载额定功率因数发出额定电

压、输出额定功串:海拔高度不超过1000m,环境温度不超 过40℃,空气相对湿度不超过90% (25℃时)。

(2)湿热带型发电机。在以下湿热带环境条件下能额定运行,即在额定转速下能连续运行,按负载额定功率因数发出额定

电压、输出额定功率:海拔高度不超过1000m.环境温度 不超过40℃,空气相对湿度不超过95% (25℃时),有凝露、霉菌。

比如船舰、海岛、油田、化工、食品企业等环境,均属湿热带型环境。

选型原则:普通环境选用普通型发电机,湿热带环境必须选用湿热带型发电机。由于湿热带型发电机在零部件材料和加工工

艺方面均须按湿热带型发电机要求制造,因而其价格稍高。

2.按负载容置选型

(1)负载是稳定的,比如电阻性负载和阻抗性负载,则选昀的发电机额定功率应不小于负荷总容量。

(2)环境温度及海拔高度对发电机输出功率的影响。当发电机运行地点的环境条件(上述的海拔高度、环境温度,空气相

对湿度)超出规定时,对输出功率有相应影响,海拔愈高、温度愈高,输出功率降低的比率愈大、具体降低率见图。

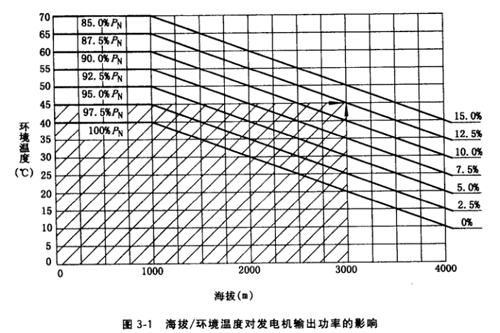

海拔对输出功率影响

功率修正示例: 45℃、3000m处横坐标线、纵坐标线(带箭头)交点落在“12.5%” 斜线上,表明功率降低12.5%,即输出

功率为87.5%PN。按以上相同方法査找40℃、 1000m, 30℃、 2000m. 10℃、4000m 处输出功率均为 100%PN。

三. 按产品特点选型

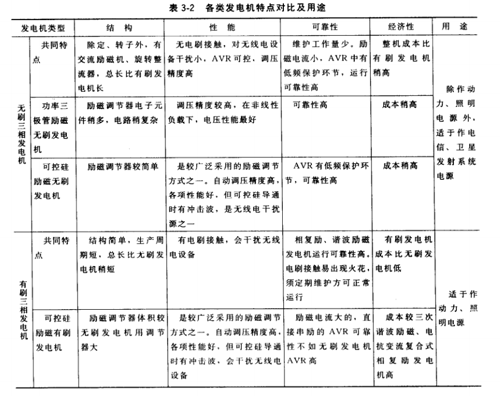

各类发电机的结构、基本性能、可靠性、经济性、用途见表。

发电机特点
